自転公転式撹拌脱泡機 Hi-Mergerシリーズ
共立精機株式会社
撹拌脱泡機は医薬品材料、インク・塗料、化粧品基材、樹脂・接着剤・シーリング剤、二次電池材料など幅広い素材の処理を行えます。
研究開発、製造現場などでもさまざまな業界で活用されています。
概要
撹拌脱泡機は、材料を容器に入れ、高速で自転と公転をさせることで、容器内で対流を発生させ、混ぜる(撹拌)と同時に泡を除去(脱泡)する装置です。プロペラレスのため、材料のダメージとロスを低減します。
特長
- 撹拌と同時に泡を除去
- プロペラレスで材料へのダメージを低減
- 材料のロスを大幅に低減
- 工作機械技術で培った高い信頼性
攪拌脱泡機 ハイマージャ― (動画)

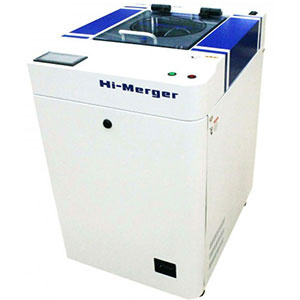

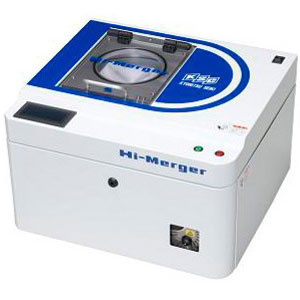

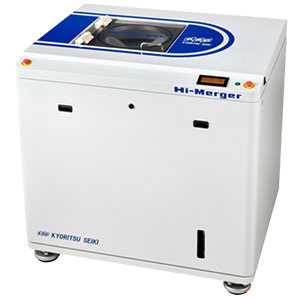

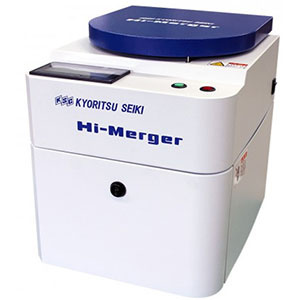

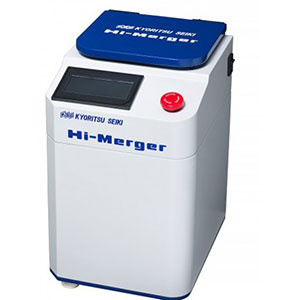

製品ラインアップ
大気圧タイプ

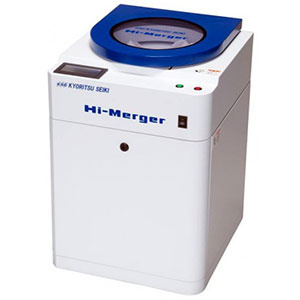

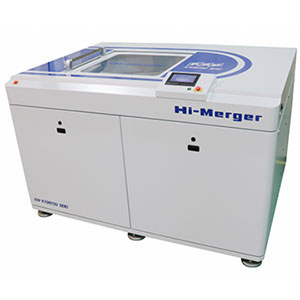

| 型式 | HM-50SE | HM-200WD | HM-400W | HM-2500W | HM-20000W |
|---|---|---|---|---|---|
| 写真 |  |
 |
 |
 |
 |
| 容量 | 50 mL x １ | 200 mL x 2 | 400 mL x 2 | 2500 mL x ２ | ペール缶 (20 L) x 2 |
| 寸法 | 215 x 265 x 355 (㎜) | 345 x 440 x 430 (㎜) | 500 x 575 x 760 (㎜) | 900 x 1020 x 1180 (㎜) | 1980 x 1485 x 1320 (㎜) |
真空タイプ

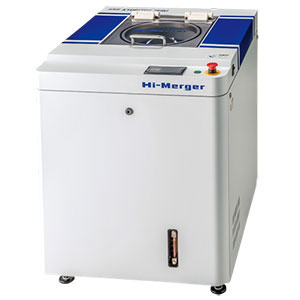

| 型式 | HM-200WV | HM-400WV | HM-1000WV | HM-2500WV |
|---|---|---|---|---|
| 写真 |  |
 |
 |
 |
| 容量 | 200 mL x 2 | 400 mL x 2 | 1000 mL x ２ | 2500 mL x ２ |
| 寸法 | 345 x 440 x 430 (㎜) | 500 x 575 x 760 (㎜) | 900 x 1020 x 1180 (㎜) | 1980 x 1485 x 1320 (㎜) |
撹拌脱泡の原理
ハイマージャは、素材を入れた容器を装置内に傾けて取付け、自転と公転を与えて遊星運動させます (図1)。
容器を高速で公転させると大きな遠心力が発生し、さらに自転による遠心力が加わって、内部の素材には強力な合成遠心力が作用します (図2)。
この合成遠心力は円筒容器内壁のラジアル方向より下向きに作用するため、素材は内壁に沿って底の方に移動しようとします。容器が自転することで、連続的に容器内壁では下向き、中心部では上向きの対流運動が生じ、さらに自転による渦流も発生し、この二つの流れが効果的に合成されて緻密な撹拌が行われます。
また、撹拌素材に混入した気泡は遠心力と自転運動で中心部に集まり、対流により内部から表面に押し上げられます。同時に強力な遠心力で気泡は圧縮破泡して脱泡が行われます。これらの動作を真空中で行えば、さらに微細な気泡まで脱泡することができます。

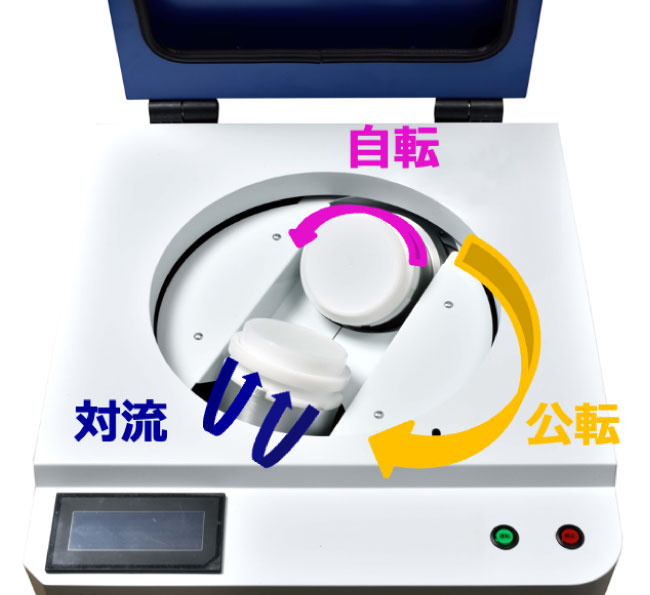

図1 ハイマージャの遊星運動

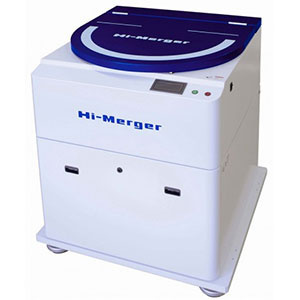

ハイマージャ実機

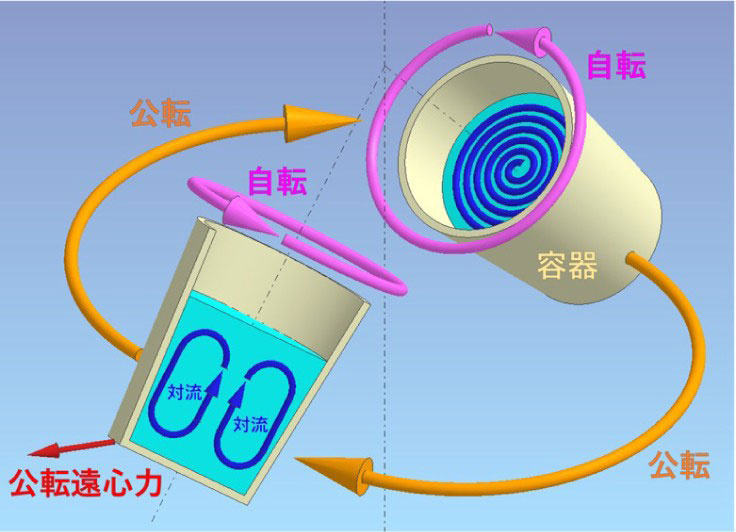

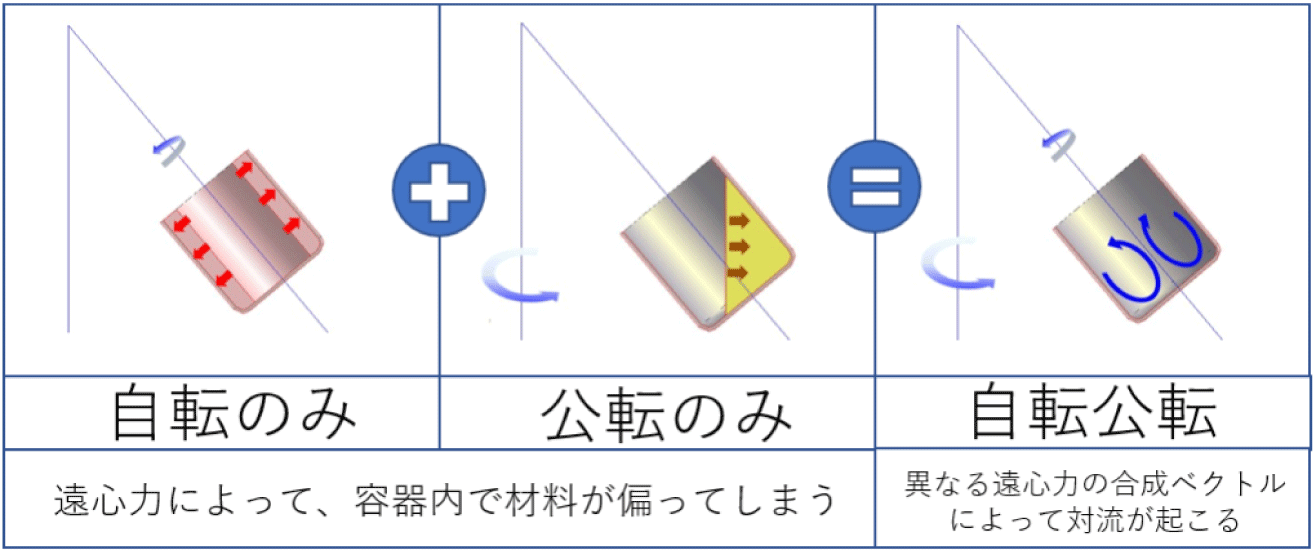

図2 自転・公転と遠心力の作用
撹拌脱泡機導入のメリット
-
材料のロスをなくします。
撹拌脱泡機はプロペラレスのため、材料を処理する時に、材料のロスとダメージを低減します。

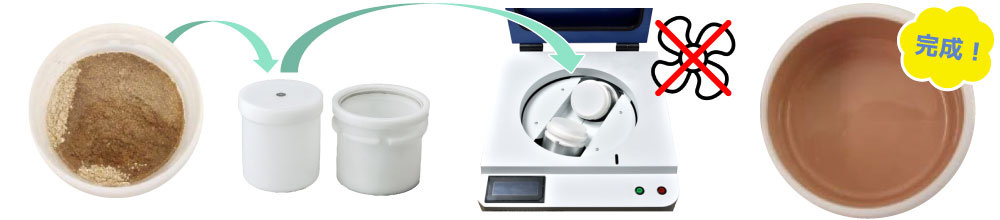

材料を容器に入れ、専用アダプタに取り付け、撹拌脱泡機にセットするだけ！
-
材料の撹拌不足やダマ※1を抑制します。
自転・公転速度の比率を自由に変更することが可能で、材料の粘度や材質により適性の撹拌脱泡設定ができます。
更に、最大400Gの大きな遠心力を発生しますので、高い撹拌力が保証されます。※1: ダマとは小麦粉などの粉類が、液体で溶いたときに、ブツブツと固まってしまうことをいい、粉類と液体がうまく混ざっていないことが原因です。 - 高粘度材料でも効率よく処理することが可能です。
- 小型卓上機から大型 大容量機までラインナップが充実しております。
- 液体やスラリーの高精度な撹拌と脱泡を、簡単にしかも高能率で行うことができ、素材本来の能力を最大限に発揮する装置です。
- ご希望の容器が使用できます。
用途例
| 用途例 | 製品用途・材料例 |
|---|---|
| 樹脂・接着剤・シーリング剤 | エポキシ樹脂 シリコーン樹脂 アクリル樹脂 ウレタン樹脂 摺動剤 (SKC、モグライス、ターカイトボンド) ワニス ガスケット シーラント ゴム 二液性接着剤 一液性接着剤 UV硬化接着剤 光学レンズ用接着剤 (バルサム など) 墨塗り剤 (光学素子用塗料 レンズ内面反射防止塗料 GT-7 など) |
| 電子材料 | ソルダーペースト 銀ペースト 導電・抵抗 絶縁性ペースト 絶縁ワニス 封止材 LED用封止材 シール剤 二次電池材料 |
| インク・塗料・顔料 | 印刷インキ 塗料調色 |
| 化粧品基材 | 口紅 マスカラ ネｲルジェル クリーム 美容液 (乳液 基礎化粧品 など) ファンデーション |
| 化学材料・研究・開発 | セルロースナノファイバー (CNF) 繊維素材 バイオマスナノファイバー |
| 鉱物・潤滑油 | 砥粒 セメント 石灰 焼結材 グリース |
| 食品 | シロップ でんぷん |
| 医薬品・歯科材料 | メディカル部材 医療品 歯科材料 (アルギン酸 など) 軟膏 |
事例集
小麦粘土
| 撹拌前 | 攪拌後 |
|---|---|
 |
 |
二液性エポキシ樹脂
| 撹拌前 | 攪拌後 |
|---|---|
 |
 |
| 材料 | 二液性エポキシ樹脂 (主剤 + 硬化剤) |
|---|---|
| 処理量 | 30 g |
| 容器 | ディスポカップ100 mL |
| 用途 | 撹拌脱泡 |
| 対応製品 | HM-200WV (真空タイプ) |
| 運転条件 | 設定9、真空有り |
| 運転時間 | 60秒 |
二液性接着剤
| 手混ぜ | ハイマージャで撹拌後 |
|---|---|
 |
 |
| 材料 | 二液性接着剤 (主剤 + 硬化剤) |
|---|---|
| 処理量 | 20 g |
| 容器 | ディスポカップ100 mL |
| 用途 | 撹拌脱泡 |
| 対応製品 | HM-200WV (真空タイプ) |
| 運転条件 | 設定9、真空有り |
| 運転時間 | 90秒 |
アルギン酸
| 手混ぜ | ハイマージャで撹拌後 |
|---|---|
 |
 |
| 材料 | アルギン酸 (アルギン酸 粉末 + 水) |
|---|---|
| 処理量 | 30 g |
| 容器 | ディスポカップ100 mL |
| 用途 | 撹拌脱泡 |
| 対応製品 | HM-200WD (大気タイプ) |
| 運転条件 | 設定7、撹拌モード |
| 運転時間 | 30秒 |
シリコーン樹脂
| 手混ぜ | ハイマージャで撹拌後 |
|---|---|
 |
 |
| 材料 | シリコーン樹脂 (主剤 + 硬化剤) |
|---|---|
| 処理量 | 30 g |
| 容器 | ディスポカップ100 mL |
| 用途 | 撹拌脱泡 |
| 対応製品 | HM-200WV (真空タイプ) |
| 運転条件 | 設定9、真空有り |
| 運転時間 | 60秒 |
墨塗り剤
| 手混ぜ | ハイマージャで撹拌後 |
|---|---|
 |
 |
| 材料 | 墨塗り剤 (主剤 + 硬化剤) |
|---|---|
| 処理量 | 100 g |
| 容器 | 標準容器300 mL |
| 用途 | 撹拌脱泡 |
| 対応製品 | HM-200WD (大気タイプ) |
| 運転条件 | 設定10、撹拌モード |
| 運転時間 | 30秒 |
一液性接着剤
| 脱泡前 | 脱泡後 |
|---|---|
 |
 |
| 材料 | UV硬化接着剤 |
|---|---|
| 処理量 | 4 g |
| 容器 | シリンジ容器5 mL |
| 用途 | 脱泡 |
| 対応製品 | HM-200WD (大気タイプ) |
| 運転条件 | 設定8、撹拌モード |
| 運転時間 | 60秒 |
シーラント
| 撹拌前 | 撹拌後 |
|---|---|
 |
 |
| 材料 | シーラント |
|---|---|
| 処理量 | 35 g |
| 容器 | ディスポカップ100 mL |
| 用途 | 撹拌脱泡 |
| 対応製品 | HM-200WD (大気タイプ) |
| 運転条件 | 設定8、撹拌モード |
| 運転時間 | 300秒 |
絶縁被膜剤
| 脱泡前 | 脱泡後 |
|---|---|
 |
 |
| 材料 | 絶縁被膜剤 (ゾル) |
|---|---|
| 処理量 | 150 g |
| 容器 | 標準容器300 mL |
| 用途 | 脱泡 |
| 対応製品 | HM-200WV (真空タイプ) |
| 運転条件 | 設定6、真空有り |
| 運転時間 | 600秒 |
インク
| 脱泡前 | 脱泡後 |
|---|---|
 |
 |
| 材料 | インク (ワニス + 顔料) |
|---|---|
| 処理量 | 700 g |
| 容器 | ディスポカップ2000 mL |
| 用途 | 撹拌 |
| 対応製品 | HM-2500W (大気タイプ) |
| 運転条件 | 設定 公転8、自転9 |
| 運転時間 | 300秒 |
ファンデーション
| 撹拌前 | 撹拌後 |
|---|---|
 |
 |
| 材料 | ファンデーション (水 + 油 + 顔料) |
|---|---|
| 処理量 | 100 g |
| 容器 | 標準容器300 mL |
| 用途 | 撹拌 |
| 対応製品 | HM-200WD (大気タイプ) |
| 運転条件 | 設定10、撹拌モード |
| 運転時間 | 300秒 |
美容液
| 脱泡前 | 脱泡後 |
|---|---|
 |
 |
| 材料 | 美容液 |
|---|---|
| 処理量 | 30 g |
| 容器 | ディスポカップ100 mL |
| 用途 | 脱泡 |
| 対応製品 | HM-200WV (真空タイプ) |
| 運転条件 | 設定8、真空有り |
| 運転時間 | 60秒 |
グリース
| 撹拌前 | 撹拌後 |
|---|---|
 |
 |
| 材料 | グリース (A + B) |
|---|---|
| 処理量 | 200 g |
| 容器 | 標準容器300 mL |
| 用途 | 撹拌 |
| 対応製品 | HM-200WD (大気タイプ) |
| 運転条件 | 設定5、撹拌モード |
| 運転時間 | 120秒 |
消音グリース
| 脱泡前 | 脱泡後 |
|---|---|
 |
 |
| 材料 | グリース |
|---|---|
| 処理量 | 70 g |
| 容器 | シリンジ容器70 mL |
| 用途 | 脱泡 |
| 対応製品 | HM-400W (大気タイプ) |
| 運転条件 | 設定 公転8、自転5 |
| 運転時間 | 360秒 |
食品
| 撹拌前 | 撹拌後 |
|---|---|
 |
 |
| 材料 | でんぷん粉 + シロップ |
|---|---|
| 処理量 | 100 g |
| 容器 | ディスポカップ200 mL |
| 用途 | 撹拌 |
| 対応製品 | HM-200WD (大気タイプ) |
| 運転条件 | 設定9、撹拌モード |
| 運転時間 | 240秒 |
界面活性剤
| 脱泡前 | 脱泡後 |
|---|---|
 |
 |
| 材料 | 界面活性剤 (洗剤原料) |
|---|---|
| 処理量 | 30 g |
| 容器 | ディスポカップ100 mL |
| 用途 | 脱泡 |
| 対応製品 | HM-200WV (真空タイプ) |
| 運転条件 | 設定10、真空有り |
| 運転時間 | 240秒 |
銀ペースト
| 脱泡前 | 脱泡後 |
|---|---|
 |
 |
| 材料 | 銀ペースト |
|---|---|
| 処理量 | 350 g |
| 容器 | バレル容器170 mL (6oz) |
| 用途 | 脱泡 |
| 対応製品 | HM-400W (大気タイプ) |
| 運転条件 | 設定 公転7、自転5 |
| 運転時間 | 540秒 |
シーリング材
| 撹拌前 | 撹拌後 |
|---|---|
 |
 |
| 材料 | シーリング材 (主剤 + 硬化剤 + 顔料) |
|---|---|
| 処理量 | 2500 g |
| 容器 | 標準容器4400 mL |
| 用途 | 撹拌 |
| 対応製品 | HM-2500W (大気タイプ) |
| 運転条件 | 設定 公転7、自転5 |
| 運転時間 | 300秒 |
培養液
| 脱泡前 | 脱泡後 |
|---|---|
 |
 |
| 材料 | 培養液 |
|---|---|
| 処理量 | 30 g |
| 容器 | シリンジ容器30 mL |
| 用途 | 脱泡 |
| 対応製品 | HM-200WD (大気タイプ) |
| 運転条件 | 設定5、撹拌モード |
| 運転時間 | 60秒 |
一液性エポキシ樹脂
| 撹拌前 | 撹拌後 |
|---|---|
 |
 |
| 材料 | 一液性エポキシ樹脂 (ボンド) |
|---|---|
| 処理量 | 1000 g |
| 容器 | 標準容器1600 mL |
| 用途 | 脱泡 |
| 対応製品 | HM-1000WV (真空タイプ) |
| 運転条件 | 設定6、自転50% (固定)、真空有り |
| 運転時間 | 6000秒 |
UV硬化樹脂
| 撹拌前 | 撹拌後 |
|---|---|
 |
 |
| 材料 | UV硬化樹脂 (主剤 + 顔料) |
|---|---|
| 処理量 | 130 g |
| 容器 | ディスポカップ200 mL |
| 用途 | 撹拌脱泡 |
| 対応製品 | HM-200WV (真空タイプ) |
| 運転条件 | 設定6、真空有り |
| 運転時間 | 240秒 |
主な仕様
HM-50SE
| 容量 | 50 mL x 1 |
|---|---|
| 装置形態 | 卓上型 |
| 付加機能 | オートバランス機能 |
| 時間設定 | 1秒 ~ 99分59秒 |
| 制御軸数 | 1軸 |
| 公転速度 | 200 ~ 2,000min-1 |
| 自転速度 | 公転の100% |
| 本体寸法 | 幅215 x 奥行265 x 高さ355 mm |
| 重量 | 20 kg |
| 使用周囲環境 | 5 ~ 35˚C 35 ~ 85%RH (結露なきこと) |
| 電源 | AC100 ~ 115V 50/60Hz 最大0.4kVA |
HM-200WD
| 容量 | 200 mL x 2 |
|---|---|
| 装置形態 | 卓上型 |
| 付加機能 | 脱泡運転機能 |
| 時間設定 | 1秒 ~ 99分59秒 |
| 制御軸数 | 1軸 |
| 公転速度 | 撹拌運転:180 ~ 1,800min-1 脱泡運転:220 ~ 2,200min-1 |
| 自転速度 | 撹拌運転:公転の50% 脱泡運転:公転の2.5% |
| 本体寸法 | 幅345 x 奥行440 x 高さ430 mm |
| 重量 | 30 kg |
| 使用周囲環境 | 5 ~ 35˚C 35 ~ 85%RH (結露なきこと) |
| 電源 | AC100 ~ 115V 50/60Hz 最大600VA |
HM-400W
| 容量 | 400 mL x 2 |
|---|---|
| 装置形態 | 自立型 (キャスタ付) |
| 付加機能 | - |
| 時間設定 | 1秒 ~ 99分59秒 |
| 制御軸数 | 2軸 |
| 公転速度 | 160 ~ 1,600min-1 |
| 自転速度 | 公転の10% ~ 90% |
| 本体寸法 | 幅500 x 奥行575 x 高さ760 mm |
| 重量 | 165 kg |
| 使用周囲環境 | 5 ~ 35˚C 35 ~ 85%RH (結露なきこと) |
| 電源 | 100V 仕様: AC100 ~ 115V 50/60Hz 200V 仕様: AC200 ~ 220V 単相 50/60Hz 最大1.5kVA |
HM-2500W
| 容量 | 2,500 mL x 2 |
|---|---|
| 装置形態 | 自立型 (キャスタ付) |
| 付加機能 | - |
| 時間設定 | 1秒 ~ 99分59秒 |
| 制御軸数 | 2軸 |
| 公転速度 | 100 ~ 1,000min-1 |
| 自転速度 | 公転の10% ~ 90% |
| 本体寸法 | 幅900 x 奥行1,020 x 高さ1,180 mm |
| 重量 | 825 kg |
| 使用周囲環境 | 5 ~ 35˚C 35 ~ 85%RH (結露なきこと) |
| 電源 | AC200V 三相 50/60Hz 最大17.3kVA |
HM-20000W
| 容量 | 20,000 mL x 2 |
|---|---|
| 装置形態 | 自立型 |
| 付加機能 | - |
| 時間設定 | 1秒 ~ 99分59秒 |
| 制御軸数 | 1軸 |
| 公転速度 | 10段階 (1~10) 50 ~ 500min-1 |
| 自転速度 | 公転速度の20％、50％、70％の選択式 |
| 本体寸法 | 幅1,980 x 奥行1,485 x 高さ1,320 mm |
| 重量 | 2,500 kg |
| 使用周囲環境 | 5 ~ 35˚C 35 ~ 85%RH (結露なきこと) |
| 電源 | AC200V 三相 50/60Hz 最大14kVA |
HM-200WV
| 容量 | 200 mL x 2 |
|---|---|
| 装置形態 | 卓上型 |
| 付加機能 | 真空脱泡機能 |
| 時間設定 | 1秒 ~ 99分59秒 |
| 制御軸数 | 1軸 |
| 公転速度 | 200 ~ 2,000min-1 |
| 自転速度 | 公転の50% |
| 本体寸法 | 幅625 x 奥行575 x 高さ435 mm |
| 重量 | 95 kg |
| 使用周囲環境 | 5 ~ 35˚C 35 ~ 85%RH (結露なきこと) |
| 電源 | AC100 ~ 115V 50/60Hz 最大1.5kVA |
HM-400WV
| 容量 | 400 mL x 2 |
|---|---|
| 装置形態 | 自立型 (キャスタ付) |
| 付加機能 | 真空脱泡機能 |
| 時間設定 | 1秒 ~ 99分59秒 |
| 制御軸数 | 1軸 |
| 公転速度 | 160 ~ 1,600min-1 |
| 自転速度 | 公転の50% |
| 本体寸法 | 幅560 x 奥行715 x 高さ940 mm |
| 重量 | 245 kg |
| 使用周囲環境 | 5 ~ 35˚C 35 ~ 85%RH (結露なきこと) |
| 電源 | AC200V ~ 220V 単相 50/60Hz 最大3.0kVA |
HM-1000WV
| 容量 | 1,000 mL x 2 |
|---|---|
| 装置形態 | 自立型 (キャスタ付) |
| 付加機能 | 真空脱泡機能 |
| 時間設定 | 1秒 ~ 99分59秒 |
| 制御軸数 | 1軸 |
| 公転速度 | 130 ~ 1,300min-1 |
| 自転速度 | 公転速度の20％、50％、70％の選択式 ※製作時に選択してください。 |
| 本体寸法 | 幅715 x 奥行805 x 高さ965 mm |
| 重量 | 500 kg |
| 使用周囲環境 | 5 ~ 35˚C 35 ~ 85%RH (結露なきこと) |
| 電源 | AC200V 三相 50/60Hz 最大6.9kVA |
HM-2500WV
| 容量 | 2,500 mL x 2 |
|---|---|
| 装置形態 | 自立型 (キャスタ付) |
| 付加機能 | 真空脱泡機能 |
| 時間設定 | 1秒 ~ 99分59秒 |
| 制御軸数 | 2軸 |
| 公転速度 | 100 ~ 1,000min-1 |
| 自転速度 | 公転速度の10％ 〜 90％ |
| 本体寸法 | 幅1250 x 奥行1010 x 高さ1,225 mm |
| 重量 | 1,300 kg |
| 使用周囲環境 | 5 ~ 35˚C 35 ~ 85%RH (結露なきこと) |
| 電源 | AC200V 三相 50/60Hz 最大20.8kVA |
